primi passi con la CNC

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

primi passi con la CNC

Messaggio  Emidio microballoons il Dom Dic 30, 2012 4:12 am

Procedo per piccoli passi e vediamo se ho capito

Prendiamo come esempio il timone di coda del nuovo combatt disegnato da Toni
Voglio duplicarlo e ho preso le misure esatte di quello montato a bordo dell'aereo
Con corel draw l'ho ridisegnato rispettando le misure in mm
Una volta finito il disegno con che formato posso esportarlo per farlo digerire alla fase successiva con il software "Aspire"?

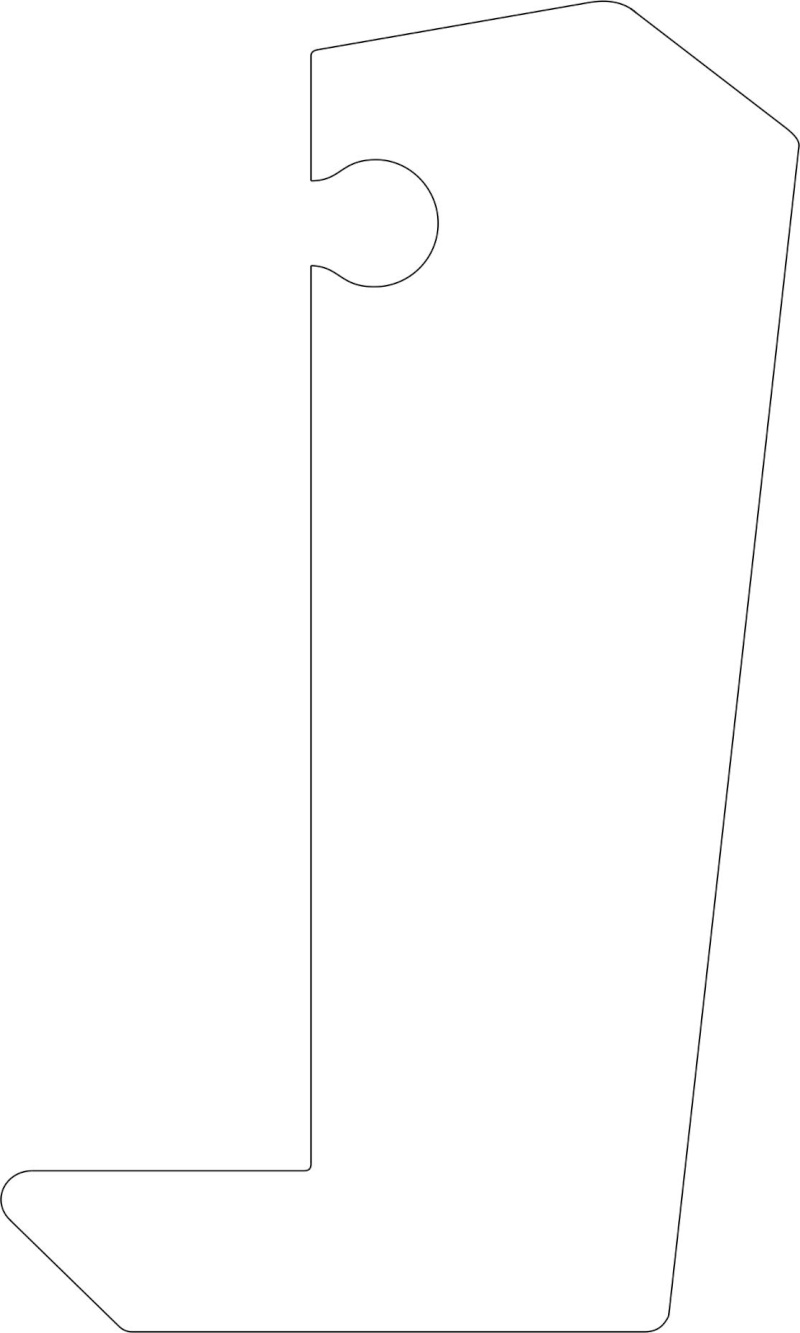

questo è il timone in jpg

___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso

Re: primi passi con la CNC

Messaggio  Giovanni il Dom Dic 30, 2012 5:53 am

Non uso CorelDraw per disegnare e neanche Aspire per impostare le fasi di lavorazione, di certo la cosa ideale è quella di ottenere il disegno in formato dxf direttamente dal programma di disegno (no jpg) senza dover effettuare operazioni di trasformazione da altri formati (jpg to dxf) (pdf to dxf) per evitare di ritrovarsi disegni con linee a gradini Wink
avatar
Giovanni

Numero di messaggi : 367
Data d'iscrizione : 03.05.12
Età : 52
Località : San Benedetto del Tronto

Tornare in alto Andare in basso

Re: primi passi con la CNC

Messaggio  Tonino il Dom Dic 30, 2012 6:36 am

Corel Draw si puo' senz'altro usare, sopratutto per quel che riguarda
scritte e caratteri, ma sono molto più indicati e pratici i programmi CAD,
che purtroppo dovrai cominciare ad usare se vuoi renderti indipendente!
Il file comune che dovrai tirar fuori sarà un DXF.
Lo dai in pasto ad Aspire o ad altri programmi CAM e ti tiri fuori il
percorso macchina, nel nostro caso un G-code formato xxx.tap
da utilizzare direttamente sulla CNC.
E' chiaro che se uniformiamo i tipi di file, possiamo scambiarceli
senza problemi ed utilizzarli immediatamente. Very Happy
avatar
Tonino

Numero di messaggi : 1817
Data d'iscrizione : 08.07.09

Tornare in alto Andare in basso

Re: primi passi con la CNC

Messaggio  Emidio microballoons il Dom Dic 30, 2012 7:16 am

Tonino ha scritto:Corel Draw si puo' senz'altro usare, sopratutto per quel che riguarda
scritte e caratteri, ma sono molto più indicati e pratici i programmi CAD,
che purtroppo dovrai cominciare ad usare se vuoi renderti indipendente!
Il file comune che dovrai tirar fuori sarà un DXF.
Lo dai in pasto ad Aspire o ad altri programmi CAM e ti tiri fuori il
percorso macchina, nel nostro caso un G-code formato xxx.tap
da utilizzare direttamente sulla CNC.
E' chiaro che se uniformiamo i tipi di file, possiamo scambiarceli
senza problemi ed utilizzarli immediatamente. Very Happy

Uso Corel Draw perche' in ditta ci disegno gli schemi elettrici dei quadri e mi ci muovo piuttosto bene
Con esso posso importare e modificare file autocad (anche se con autodac o similari non ci vado tanto d'accordo Very Happy )
ok allora prima disegno (o vettorializzo e poi modifico)
poi esporto in DXF e a quel punto su Aspire lo preparo per il taglio vero e propro
Toni ti mando via email quel semplice timone di coda esportato in DXF; mi controlli che Aspire lo accetti?




___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso

Re: primi passi con la CNC

Messaggio  Terzamano il Dom Dic 30, 2012 8:19 am


...è il caso di organizzare minicorso di Autocad o Draftsight...... .. si si rosso piceno

intanto se vi servono, ho i file TAP delle lettere per la scritta TEMPEST sotto le ali.. Very Happy Very Happy Very Happy


ps approfitto per ringraziare ancora Giovanni per il comodato d'uso della cnc, adesso che comincio ad utilizzarla seriamente, ne capisco l'importanza!!!


___________________
Il bambino che nn gioca non è un bambino, ma l'adulto che non gioca ha perso per sempre il bambino che ha dentro di sé!
avatar
Terzamano

Numero di messaggi : 2043
Data d'iscrizione : 07.07.09
Età : 38
Località : Cossignano

Tornare in alto Andare in basso

Re: primi passi con la CNC

Messaggio  Tonino il Dom Dic 30, 2012 9:10 am

Per me se po fà, ma non online, il monitor bisogna guardarlo live!
avatar
Tonino

Numero di messaggi : 1817
Data d'iscrizione : 08.07.09

Tornare in alto Andare in basso

Re: primi passi con la CNC

Messaggio  Willy il Dom Dic 30, 2012 9:29 am

Io uso sia corel draw che autocad , con autocad genero i dxf che do in pasto direttamente a Ninos (CAD-CAM che gestisce la fresa) ,con corel draw invece esporto in hpgl (sono i files usati dai plotter )
con questi tre software io mi trovo bene e ci faccio praticamente tutto
avatar
Willy

Numero di messaggi : 250
Data d'iscrizione : 15.07.09
Età : 39
Località : Villa Rosa (TE)

Tornare in alto Andare in basso

Re: primi passi con la CNC

Messaggio  Tonino il Dom Dic 30, 2012 9:36 am

Mi sà che stà discussione stà nel posto sbaglato!
Middio spostala un pò nell'argomento CNC che sennò io faccio un casino! Very Happy

@ Edward terza mano di forbice
Ti ho postato i file della squadretta alettoni, facci sapere come va!
avatar
Tonino

Numero di messaggi : 1817
Data d'iscrizione : 08.07.09

Tornare in alto Andare in basso

Re: primi passi con la CNC

Messaggio  Emidio microballoons il Dom Dic 30, 2012 9:44 am

Ok fatto
Per quanto riguarda il minicorso di autocad sono favorevole ma non prima di averci smanettato un po per prenderci confidenza
Fransca mi mandi via email i file delle centine del tempest?

___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso

Re: primi passi con la CNC

Messaggio  Willy il Dom Dic 30, 2012 12:18 pm

Per chi fosse interessato sul baronerosso si può scaricare una miniguida per muovere i primi passi con autocad, io ho iniziato da li a smanettarci diversi anni fa.
avatar
Willy

Numero di messaggi : 250
Data d'iscrizione : 15.07.09
Età : 39
Località : Villa Rosa (TE)

Tornare in alto Andare in basso

Re: primi passi con la CNC

Messaggio  Terzamano il Dom Dic 30, 2012 9:45 pm

Tonino ha scritto:
@ Edward terza mano di forbice
Ti ho postato i file della squadretta alettoni, facci sapere come va!

...oggi sono fuori e non riesco a provare...
..se domani torno presto provo e ti dico...
..grazieee

___________________
Il bambino che nn gioca non è un bambino, ma l'adulto che non gioca ha perso per sempre il bambino che ha dentro di sé!
avatar
Terzamano

Numero di messaggi : 2043
Data d'iscrizione : 07.07.09
Età : 38
Località : Cossignano

Tornare in alto Andare in basso

Re: primi passi con la CNC

Messaggio  Tonino il Dom Dic 30, 2012 10:09 pm

Non sono proprio i primi passi e forse esiste un modo
più semplice per fare gli slot per le cerniere...
ma a me piace complicarmi la vita!!! Very Happy

avatar
Tonino

Numero di messaggi : 1817
Data d'iscrizione : 08.07.09

Tornare in alto Andare in basso

Re: primi passi con la CNC

Messaggio  Terzamano il Dom Dic 30, 2012 10:37 pm

...a chi lo dici, io e Stefano l'abbiamo usata per tagliare gli alettoni al Tempest Very Happy Very Happy Very Happy

...purtroppo non abbiamo le foto...

___________________
Il bambino che nn gioca non è un bambino, ma l'adulto che non gioca ha perso per sempre il bambino che ha dentro di sé!
avatar
Terzamano

Numero di messaggi : 2043
Data d'iscrizione : 07.07.09
Età : 38
Località : Cossignano

Tornare in alto Andare in basso

Re: primi passi con la CNC

Messaggio  Terzamano il Dom Dic 30, 2012 11:55 pm

....veramente ieri, grazie alla punta da 1 mm che mi hai dato, ho provato a farci anche qualche finezza, rischiando un pochino Very Happy


___________________
Il bambino che nn gioca non è un bambino, ma l'adulto che non gioca ha perso per sempre il bambino che ha dentro di sé!
avatar
Terzamano

Numero di messaggi : 2043
Data d'iscrizione : 07.07.09
Età : 38
Località : Cossignano

Tornare in alto Andare in basso
