CNC modificata per taglio adesivi e scritte varie

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

CNC modificata per taglio adesivi e scritte varie

Messaggio  Willy il Ven Apr 02, 2010 8:21 am

Finalmente mi è arrivata dalla cina la testina per il taglio del vinile che avevo ordinato un mesetto fa alla modica somma di 20 euro
Oggi pomeriggio in un paio d'orette ho preparato il supporto per montarla sulla mia cnc ed ho dato inizio alle prove...............taglia che è una bellezza, un lusso per fare scritte di ogni genere e adesivi vari per i nostri modelli bounce cheers
avatar
Willy

Numero di messaggi : 250
Data d'iscrizione : 15.07.09
Età : 39
Località : Villa Rosa (TE)

Tornare in alto Andare in basso

Re: CNC modificata per taglio adesivi e scritte varie

Messaggio  Ospite il Ven Apr 02, 2010 8:27 am

Willy ha scritto:Finalmente mi è arrivata dalla cina la testina per il taglio del vinile che avevo ordinato un mesetto fa alla modica somma di 20 euro
Oggi pomeriggio in un paio d'orette ho preparato il supporto per montarla sulla mia cnc ed ho dato inizio alle prove...............taglia che è una bellezza, un lusso per fare scritte di ogni genere e adesivi vari per i nostri modelli bounce cheers

posta l'indirizzo che ne ordino una anche io Twisted Evil

Ospite
Ospite


Tornare in alto Andare in basso

Re: CNC modificata per taglio adesivi e scritte varie

Messaggio  Willy il Ven Apr 02, 2010 8:35 am

http://stores.shop.ebay.it/kinkishop721_Roland_W0QQ_fsubZ1432966015QQ_sidZ708
avatar
Willy

Numero di messaggi : 250
Data d'iscrizione : 15.07.09
Età : 39
Località : Villa Rosa (TE)

Tornare in alto Andare in basso

Re: CNC modificata per taglio adesivi e scritte varie

Messaggio  Ospite il Ven Apr 02, 2010 8:47 am

Willy ha scritto:http://stores.shop.ebay.it/kinkishop721_Roland_W0QQ_fsubZ1432966015QQ_sidZ708

Stavo appunto vedendo su ebay, avevo anche visitato il negozio di questo venditore, ma quale sarebbe l'oggetto Question
Il blocco superiore l'hai fatto tu Question
willy03-10-77 quali oggetti hai comprato Question

Ospite
Ospite


Tornare in alto Andare in basso

Re: CNC modificata per taglio adesivi e scritte varie

Messaggio  Willy il Ven Apr 02, 2010 10:26 am

ho comprato una testina roland e delle frese da 1mm
avatar
Willy

Numero di messaggi : 250
Data d'iscrizione : 15.07.09
Età : 39
Località : Villa Rosa (TE)

Tornare in alto Andare in basso

Re: CNC modificata per taglio adesivi e scritte varie

Messaggio  Emidio microballoons il Ven Apr 02, 2010 7:48 pm

Perdonate la mia ignoranza
ma la testina gira libera nel senso che in base alla direzione del plotter lei si orienta di conseguenza?

___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso

Re: CNC modificata per taglio adesivi e scritte varie

Messaggio  Ospite il Ven Apr 02, 2010 9:54 pm

Emidio ha scritto:Perdonate la mia ignoranza
ma la testina gira libera nel senso che in base alla direzione del plotter lei si orienta di conseguenza?

Esattamente Wink
Ma willy deve vuotare tutto il sacco Suspect
Io sapevo che per facilitare il movimento della lama bisognava far ricorso al magnetismo (fonte scartozzi) pirat
Da tempo tenevo d'occhio i cutter della roland ma ero convinto che non bastasse comprare il cutter Suspect

Ospite
Ospite


Tornare in alto Andare in basso

Re: CNC modificata per taglio adesivi e scritte varie

Messaggio  Willy il Ven Apr 02, 2010 11:20 pm

basta costruire un supporto per montarla sulla fresa e fa tutto da se....la lama è eccentrica ha il punto di taglio decentrato dal centro dell'asse di qualche centesimo e siccome è montata su cuscinetti si orienta da sola allo spostarsi della fresa.
il magnete serve solo a fissare la lama sul supportino visto che non puo essere bloccata come le comuni frese altrimenti non ruoterebbe.
é ammortizzata quindi basta dare una profondità di taglio di circa 1mm ed il gioco è fatto.
Quel tondino di ottone che vedete serve solo da peso per far uscire la lama dal supporto e dare la giusta pressione di taglio,per il momento è leggerino dovrò appesantirlo altrimenti c'è il rischio che non incida bene il vinile con il quale sto provando.
P.S. ho trovato pure chi fornisce i fogli di vinile adesivo colorato qui a villarosa
avatar
Willy

Numero di messaggi : 250
Data d'iscrizione : 15.07.09
Età : 39
Località : Villa Rosa (TE)

Tornare in alto Andare in basso

Re: CNC modificata per taglio adesivi e scritte varie

Messaggio  Ospite il Ven Apr 02, 2010 11:56 pm

Willy ha scritto:basta costruire un supporto per montarla sulla fresa e fa tutto da se....la lama è eccentrica ha il punto di taglio decentrato dal centro dell'asse di qualche centesimo e siccome è montata su cuscinetti si orienta da sola allo spostarsi della fresa.
il magnete serve solo a fissare la lama sul supportino visto che non puo essere bloccata come le comuni frese altrimenti non ruoterebbe.
é ammortizzata quindi basta dare una profondità di taglio di circa 1mm ed il gioco è fatto.
Quel tondino di ottone che vedete serve solo da peso per far uscire la lama dal supporto e dare la giusta pressione di taglio,per il momento è leggerino dovrò appesantirlo altrimenti c'è il rischio che non incida bene il vinile con il quale sto provando.
P.S. ho trovato pure chi fornisce i fogli di vinile adesivo colorato qui a villarosa

Grazie per la spiegazione I love you
Vado ad ordinarne uno subito/rapidissimamente Arrow

Ospite
Ospite


Tornare in alto Andare in basso

Re: CNC modificata per taglio adesivi e scritte varie

Messaggio  Willy il Mer Apr 07, 2010 1:14 am

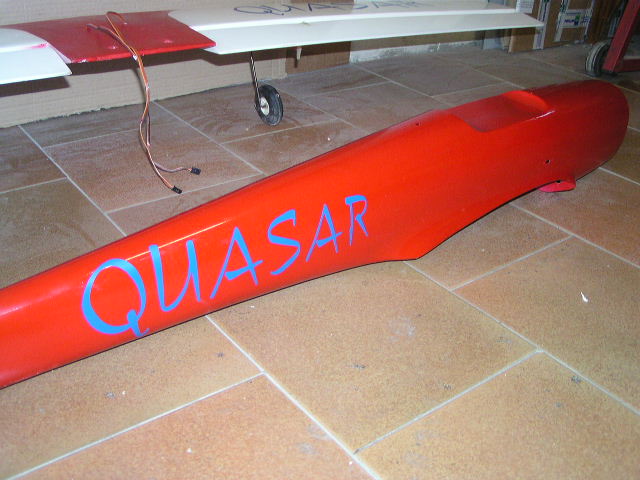

Ed ecco un lavoretto fresco fresco!!!
avatar
Willy

Numero di messaggi : 250
Data d'iscrizione : 15.07.09
Età : 39
Località : Villa Rosa (TE)

Tornare in alto Andare in basso

Re: CNC modificata per taglio adesivi e scritte varie

Messaggio  Emidio microballoons il Mer Apr 07, 2010 1:16 am

ma che belline!!!
complimenti William!!!
me le fai un paio di "frekoty"? Very Happy
ps il tuo modellino lo vedo cattivello.. che intenzioni hai?

___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso
