piccola CNC cinese

Pagina 3 di 3 Precedente  1, 2, 3

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Re: piccola CNC cinese

Messaggio  Emidio microballoons il Mar Gen 29, 2013 12:50 am

altra mossa cincuè
sono veramente dispiaciuti ma in questo periodo in Cina festeggiano la primavera Cinese (????? e quanto dura?)
quindi tutti gli ingegneri per risolvere il problema sono non disponibili
mi ripetono di riparare da me la scheda e mandare la fattura a loro

allora rimescolo le carte e cambio tattica
Ho scritto loro che per risolvere il problema in fretta avrei comprato una nuova scheda di tasca mia a 60 dollari circa in cambio
di una loro quotazione netta per un elettromandrino che hanno in vendita a circa 255 euro
Si tratta di un mandrino trifase 220 volt alimentato da un inverter vettoriale capace di spingere fino a 18.000 giri e con potenza pari a 1,5 kw
conosco bene quell'inverter e so programmarlo ad occhi chiusi.. da noi lo vende la ghisalba (solo inverter) a circa 180 euro + iva

questo il link
http://www.ebay.it/itm/1-5KW-AIR-COOLE-MILLING-AND-GRINDING-SPINDLE-MOTOR-WITH-INVERTER-DRIVE-VFD-m7-/200687114979?pt=UK_BOI_Industrial_Automation_Control_ET&hash=item2eb9e25ae3

___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Emidio microballoons il Mar Gen 29, 2013 9:41 pm

Aggiornamento
Cinciuè accetta la proposta
mi vende inverter e mandrino trifase a 179 sterline e non gli rompo più le palle con la scheda rotta
Penso che accetterò

___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Tonino il Mer Gen 30, 2013 1:41 am

Emidio microballoons ha scritto:Aggiornamento
Cinciuè accetta la proposta
mi vende inverter e mandrino trifase a 179 sterline e non gli rompo più le palle con la scheda rotta
Penso che accetterò

Sono 210 Euri, ma spedizione compresa?
avatar
Tonino

Numero di messaggi : 1817
Data d'iscrizione : 08.07.09

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Emidio microballoons il Mer Gen 30, 2013 1:54 am

Tonino ha scritto:
Emidio microballoons ha scritto:Aggiornamento
Cinciuè accetta la proposta
mi vende inverter e mandrino trifase a 179 sterline e non gli rompo più le palle con la scheda rotta
Penso che accetterò

Sono 210 Euri, ma spedizione compresa?

209 euro spedizione compresa Toni
Se ricordo bene l'inverter arriva a 300 hz e se il mandrino è un due poli (3000 giri) la velocità massima è di 18.000 giri
inoltre niente spazzole e rumorosità di molto ridotta

___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Emidio microballoons il Mar Feb 05, 2013 11:53 pm

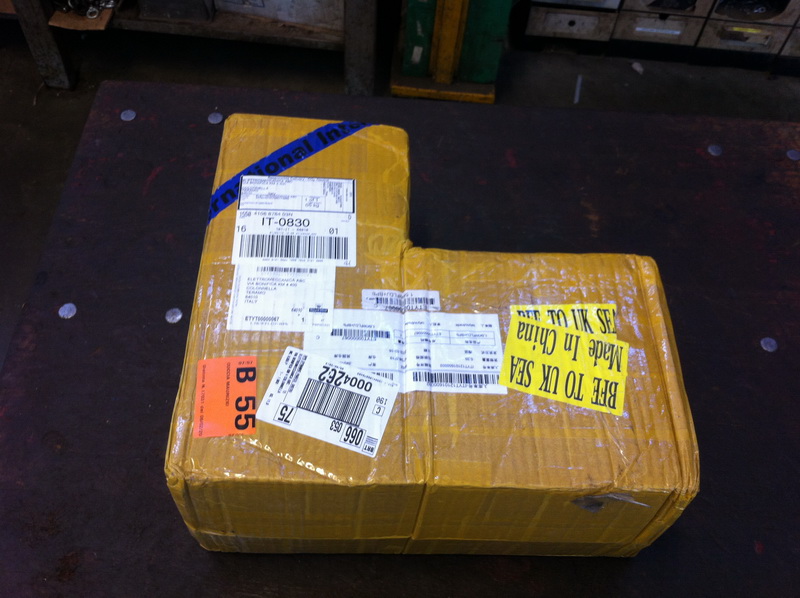

oggi è arrivato il materiale
Dopo con calma lo esamino







___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Emidio microballoons il Mer Feb 06, 2013 5:15 am

Non sarò esperto di CNC ma con inverter e motori me la cavo

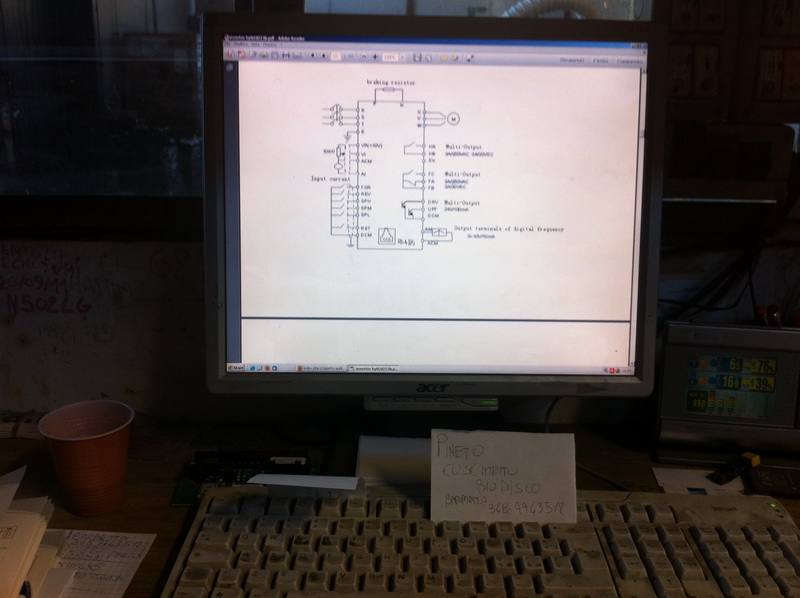

il manuale del cinese non menziona alcune funzioni invece molto importanti e presenti sull'inverter
come ad esempio la visualizzazione da display del numero dei giri effettivo del mandrino
Come prevedevo è silenziosissimo... solo il sibilo della variazione di frequenza
al massimo della frequenza arriva a 24.000 giri/minuto
in dotazione 3 diversi attacchi per fresa dalla piccolina fino a quella da 6mm
frekeeee


___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Emidio microballoons il Ven Feb 08, 2013 3:49 am

Motore piazzato!
di circa un 30-40% piu pesante del vecchio.. spero non dia problemi al motore asse Z
A casa inizio a fare qualche prova comnque vedere la fresa ruotare a 22,000 giri al minuto è impressionante
ed è silenziosissima



___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Emidio microballoons il Sab Feb 09, 2013 7:19 am

Continuo a modificare la CNC tanto ormai ho capito che qui di garanzia manco a parlarne

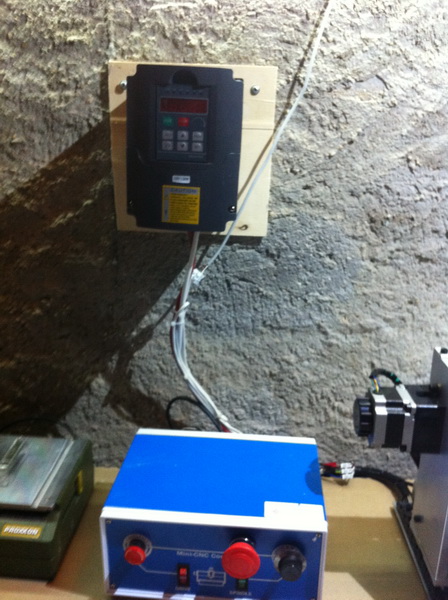

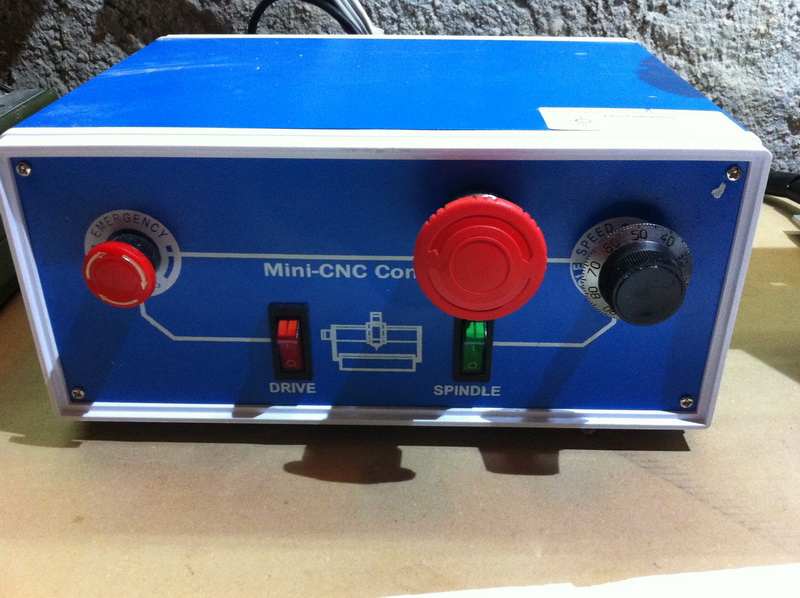

Ho usato la scatola comandi originale per integrarla con l'inverter e ho messo molti più led sui fianchi del mandrino



___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Emidio microballoons il Dom Feb 10, 2013 12:08 am

ancora news (stavolta non piacevoli Sad )
Stamattina mentre finivo di sistemare il tutto mi sono accorto di aver fulminato la scheda di controllo
(stavolta non ci sono dubbi)
Al 99% la colpa è della limatura di ferro che è venuta fuori mentre bucavo con la fresa da 22 per montare la nuova emergenza
Dalla foto si nota una pista bruciata e un pò di nero sotto i fotoaccoppiatori.
Vabè colpa mia sono un imbecille
Mentre temporeggio per verificare la riparazione ne sto prendendo un altra dal produttore a 63 dollari spedita
Giuà se la tua è uguale e il prezzo non è esageratamente differente prendo la tua (fammi sapere)
ps sempre sul sito del produttore vendono la meccanica 600x400 con motori a 672 euro e circa 230 euro di spedizione
http://www.carving-cnc.com/cnc-diy-accessories/6040mainbody.html




___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Giovanni il Dom Feb 10, 2013 2:13 am

Per la mia servono 100 euri
avatar
Giovanni

Numero di messaggi : 367
Data d'iscrizione : 03.05.12
Età : 52
Località : San Benedetto del Tronto

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Emidio microballoons il Dom Feb 10, 2013 2:14 am

Giovanni ha scritto:Per la mia servono 100 euri
ok grazie mille
ora ci penso

___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Tonino il Dom Feb 10, 2013 2:26 am

Quando ho cazzeggiato con la mia scheda, ho fatto una scorta di fotoaccoppiatori,
se non è un problema del driver Toshiba, la ripariamo.
Quando puoi farmi avere la scheda? Stasera? bounce
avatar
Tonino

Numero di messaggi : 1817
Data d'iscrizione : 08.07.09

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Terzamano il Dom Feb 10, 2013 5:28 am

È vabbè allora dillo!!!!
...pur di trovare argomenti al tuo post, hai pure bruciato la scheda....

Dai che forse si ripara...

___________________
Il bambino che nn gioca non è un bambino, ma l'adulto che non gioca ha perso per sempre il bambino che ha dentro di sé!
avatar
Terzamano

Numero di messaggi : 2043
Data d'iscrizione : 07.07.09
Età : 38
Località : Cossignano

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Tonino il Lun Feb 11, 2013 9:29 am

Il fotoaccoppiatore bruciato riguarda la sezione dei fine corsa ed è schiattato
dal lato parallela, la logica della scheda dovrebbe essere salva, ma ho qualche
dubbio sulla integrità della parallela del PC! Sad
Come interruttore di sicurezza hai solo l'Emergency switch?
Perchè il connettore per i collegamenti dei safety x,y,e z non è montato,
mentre c'è il resto del circuito, sai dovevano risparmiare almeno 10 centesimi!
Riguardo quel blocchetto nero che si vede anche nella foto,
non è un relè ma un convertitore per fare la 5V.

Per finire, i cavi fanno proprio cacare,...leggi quà

http://www.cnczone.com/forums/benchtop_machines/84512-tonsen_-_ebay_readytorun_mill-23.html
(messaggio 267 )
avatar
Tonino

Numero di messaggi : 1817
Data d'iscrizione : 08.07.09

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Emidio microballoons il Lun Feb 11, 2013 10:01 am

cacchio ma tutti sul cavo dell'asse Z??
ma allora sti imbecilli toppano nel montaggio
Domani verso pranzo ti chiamo e se sei a casa passo e la provo.
Al 90% faremo mezza giornata al lavoro

come interruttore di emergenza ho solo il fungo ma non ho nessun finecorsa montato

___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Tonino il Mar Feb 12, 2013 11:23 am

Ho sempre la scheda parallela di Sandro, ed un cavo
parallelo che non ho ancora montato...se ti servono! lol!
avatar
Tonino

Numero di messaggi : 1817
Data d'iscrizione : 08.07.09

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Emidio microballoons il Mar Feb 12, 2013 11:25 am

Tonino ha scritto:Ho sempre la scheda parallela di Sandro, ed un cavo
parallelo che non ho ancora montato...se ti servono! lol!
grazie Toni, per la parallela sto usando un pc alternativo con la parallela sicuramente buona e il cavo dovrei averlo in ditta
Domani continuo le prove
ps che te ne pare di questa
http://www.ebay.it/itm/KIT-elettronica-CNC-4-ASSI-PRODOTTO-IN-ITALIA-/190763065006?pt=Costruzione&hash=item2c6a5d5eae

___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Tonino il Mar Feb 12, 2013 11:39 am

Questa e' la mia

http://www.ebay.com/itm/4-Axis-TB6560-CNC-Stepper-Motor-Driver-Controller-Board-/140644330340?pt=LH_DefaultDomain_0&hash=item20bf0e2b64

Mi sembrano tanto simili, non e' che sono della stessa nazionalità ?
Poi la presa USB per dare alimentazione, mi sa tanto di cazzata!
avatar
Tonino

Numero di messaggi : 1817
Data d'iscrizione : 08.07.09

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Emidio microballoons il Mar Feb 12, 2013 11:44 am

lo stesso venditore questa 3 assi..
quasi quasi la prendo.. o meglio la 4 assi?
(ma prima aspettto di capire se la vecchia scheda funge o no)
http://www.ebay.com/itm/3-Axis-TB6560-CNC-Stepper-Motor-Driver-Controller-Board-/130532311197?pt=LH_DefaultDomain_0&hash=item1e6455009d

___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Tonino il Gio Feb 14, 2013 12:43 pm

Emidio,oltre che portarmi la centralina ( diciamo domani sera ),
mandami pure il file di configurazione.
Ci ho pensato un po', non puo' essere che neanche uno dei motori
non dia segni di vita, sono tre sezioni distinte e a meno che tu non abbia beccato un fulmine, qualcosa si deve pur muovere...e che kazz! scratch
avatar
Tonino

Numero di messaggi : 1817
Data d'iscrizione : 08.07.09

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Emidio microballoons il Lun Feb 25, 2013 5:20 am




___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Tonino il Lun Feb 25, 2013 11:29 am

Provato????
avatar
Tonino

Numero di messaggi : 1817
Data d'iscrizione : 08.07.09

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Emidio microballoons il Lun Feb 25, 2013 12:25 pm

Tonino ha scritto:Provato????
e no? Very Happy

___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 51
Località : Grottammare

http://emidioabc.jimdo.com/

Tornare in alto Andare in basso

CNC 3020T

Messaggio  gianluca il Dom Dic 06, 2015 1:10 am

a giorni mi arriva la 3020T made in china quella che hai postato su youtube.
sto intanto usando aspire ma non mi esporta in formato TAP.

gianluca

Numero di messaggi : 1
Data d'iscrizione : 06.12.15
Età : 49

Tornare in alto Andare in basso

Re: piccola CNC cinese

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 3 di 3 Precedente  1, 2, 3

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
