nuovo progetto collettivo.. DR109 elettrico

Andare in basso

nuovo progetto collettivo.. DR109 elettrico

Messaggio  Emidio microballoons il Sab Apr 25, 2015 10:55 am

Iniziamo ad elencare il necessario per il DR109

elenco materiali per ala:
4 listelli balsa 6X6
2 listelli balsa 5X5
5 tavolette balsa da 1,5 mm
1 tavoletta balsa da 12 mm
compensato pioppo da 3 mm
2 listelli triangolari 40X12 mm

___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 52
Località : Grottammare

http://emidioabc.jimdo.com/

Torna in alto Andare in basso

Re: nuovo progetto collettivo.. DR109 elettrico

Messaggio  Emidio microballoons il Mar Mag 19, 2015 7:40 pm

Inizio a postare qualche foto

Le centine sono in balsa da 2mm

tranne quelle più grandi in pioppo da 3 mm e  rinforzi in betulla da 3 mm

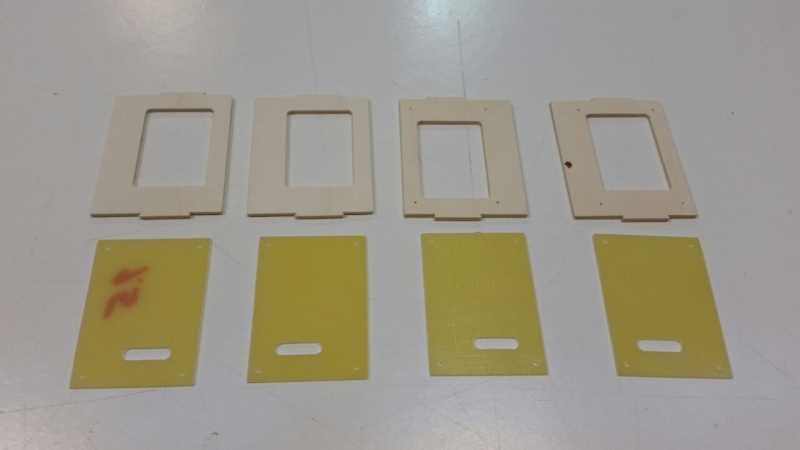

i portaservi in pioppo da 3 mm e le piastrine in vetronite da 1,5 mm
(nella foto ci sono 4 pezzi ma ne occorrono solo due.. ho tagliato altri due pezzi gemelli per un altro aereo)

Le prime prove del Presidente


___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 52
Località : Grottammare

http://emidioabc.jimdo.com/

Torna in alto Andare in basso

Re: nuovo progetto collettivo.. DR109 elettrico

Messaggio  Emidio microballoons il Ven Mag 22, 2015 2:39 am





___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 52
Località : Grottammare

http://emidioabc.jimdo.com/

Torna in alto Andare in basso

Re: nuovo progetto collettivo.. DR109 elettrico

Messaggio  Emidio microballoons il Sab Mag 23, 2015 8:40 pm

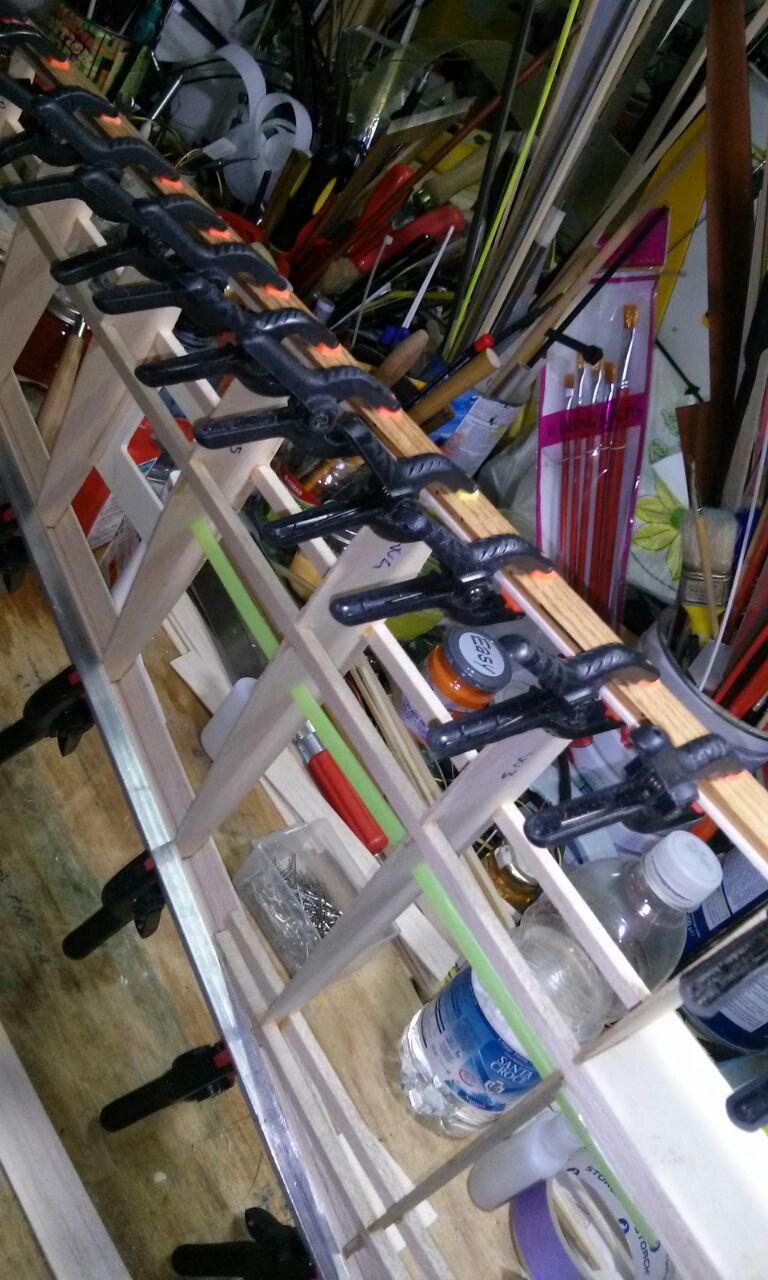

primi abbozzi su scaletto in polistirolo







___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 52
Località : Grottammare

http://emidioabc.jimdo.com/

Torna in alto Andare in basso

Re: nuovo progetto collettivo.. DR109 elettrico

Messaggio  Emidio microballoons il Dom Giu 14, 2015 10:07 am

Batteria
Indicazione è 4 celle 40X60X150
su hk europa ne ho torvate due che assomigliano
Una zippy da 4500ma scarica continua 35C a circa 33 euro
http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=21422
oppure una Turgidy nao-tech da 5000 scarica costante 45C a circa 56 euro
http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=11957
non è che mi piacciano molto entrambi..

___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 52
Località : Grottammare

http://emidioabc.jimdo.com/

Torna in alto Andare in basso

Re: nuovo progetto collettivo.. DR109 elettrico

Messaggio  Emidio microballoons il Dom Giu 14, 2015 7:22 pm

altre foto utili

































___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 52
Località : Grottammare

http://emidioabc.jimdo.com/

Torna in alto Andare in basso

Re: nuovo progetto collettivo.. DR109 elettrico

Messaggio  Emidio microballoons il Mer Giu 17, 2015 3:02 am

Emidio microballoons ha scritto:Batteria
Indicazione è 4 celle 40X60X150
su hk europa ne ho torvate due che assomigliano
Una zippy da 4500ma scarica continua 35C a circa 33 euro
http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=21422
oppure una Turgidy nao-tech da 5000 scarica costante 45C a circa 56 euro
http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=11957
non è che mi piacciano molto entrambi..

riporto qui per comodità dialogo whatsapp
Eliche candidate
12x8
12x10
curiosità su tripala 11x8 o 12x8

Ogiva dovrebbe essere diametro 50/55 mm con albero elica da 8 mm e albero motore da 5mm

___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 52
Località : Grottammare

http://emidioabc.jimdo.com/

Torna in alto Andare in basso

Re: nuovo progetto collettivo.. DR109 elettrico

Messaggio  Emidio microballoons il Dom Giu 21, 2015 8:27 pm



___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 52
Località : Grottammare

http://emidioabc.jimdo.com/

Torna in alto Andare in basso

Re: nuovo progetto collettivo.. DR109 elettrico

Messaggio  Emidio microballoons il Mer Giu 24, 2015 4:58 am

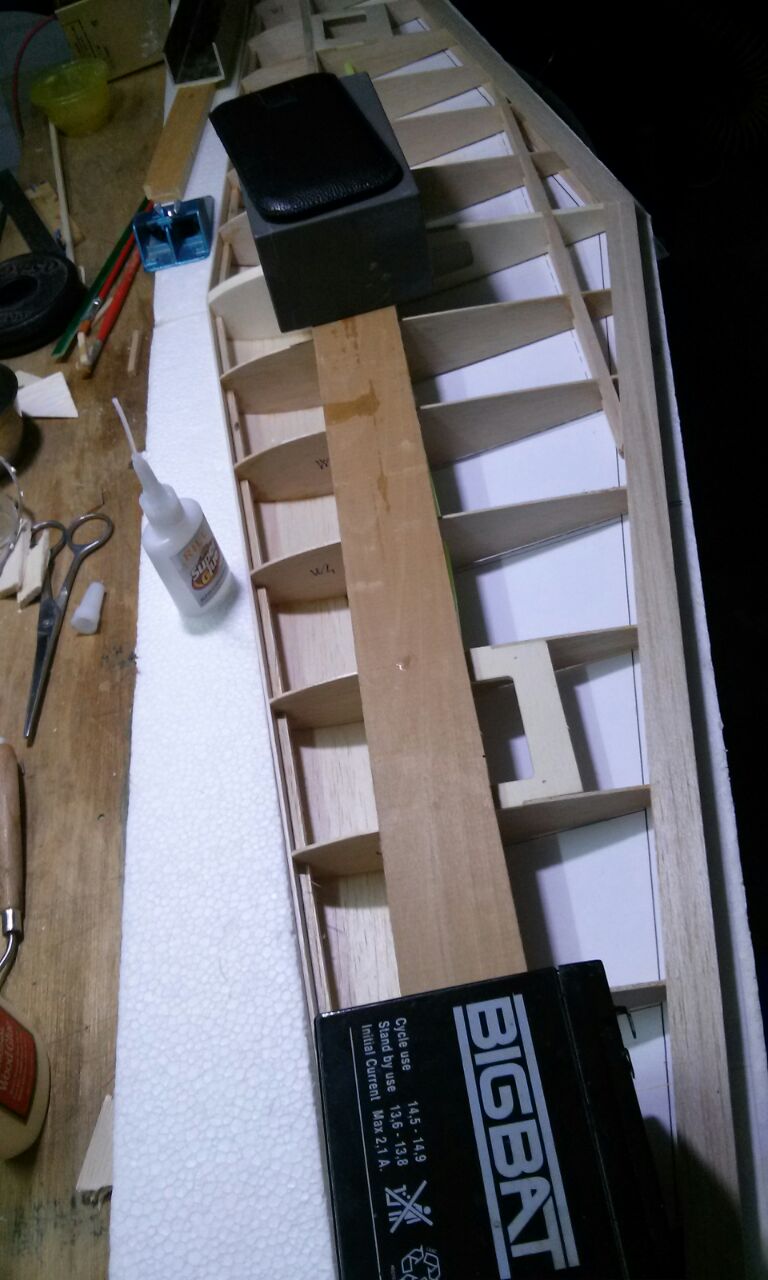

prima si incolla con alifatica la copertura solo sul longherone

poi si mette sullo scaletto e si finisce di incollare con ciano (perche si fa prima)

una copertura alla volta senza fretta

___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 52
Località : Grottammare

http://emidioabc.jimdo.com/

Torna in alto Andare in basso

Re: nuovo progetto collettivo.. DR109 elettrico

Messaggio  Emidio microballoons il Ven Lug 03, 2015 9:15 pm

Parte del materiale occorrente alla motorizzazione non si trova in europa quindi sarei dell'idea di comprare tutto in Cina
(questo post è provvisorio in attesa di mettere i link del sito)

Batteria 4 celle 40X60X150
Zippy da 4500ma scarica continua 35C

Regolatore 60amp (?)

Eliche candidate
12x8 http://www.hobbyking.com/hobbyking/store/__7961___TGS_Sport_12x8E_Precision_propeller.html
o
12x10 http://www.hobbyking.com/hobbyking/store/__7962___TGS_Sport_12x10E_Precision_propeller.html
(per me le prenderei entrambi)

Ogiva diametro 50/55 mm con albero elica da 8 mm e albero motore da 5mm
http://www.hobbyking.com/hobbyking/store/__7030__Spinner_56diam_5mm_shaft.html

Ruote diametro ?


Ultima modifica di Emidio microballoons il Sab Lug 04, 2015 2:29 am, modificato 2 volte

___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 52
Località : Grottammare

http://emidioabc.jimdo.com/

Torna in alto Andare in basso

Re: nuovo progetto collettivo.. DR109 elettrico

Messaggio  Emidio microballoons il Ven Lug 03, 2015 9:23 pm

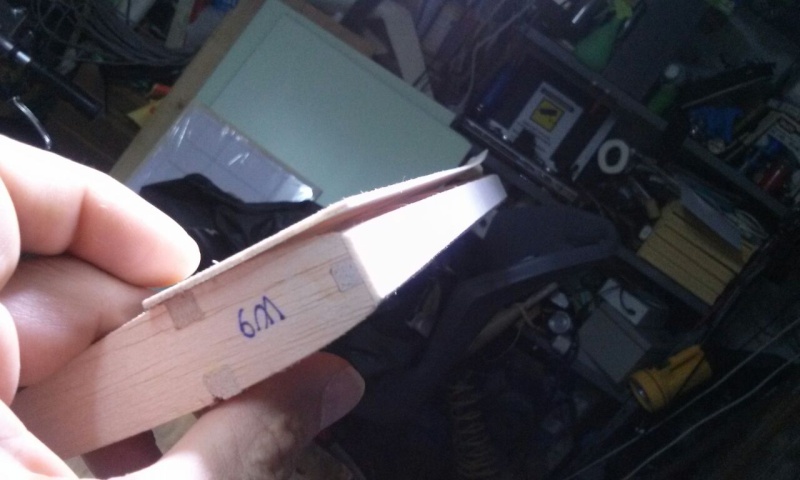

picolo attrezzo per lavorare meglio ed evitare svergolature in pioppo da 6mm

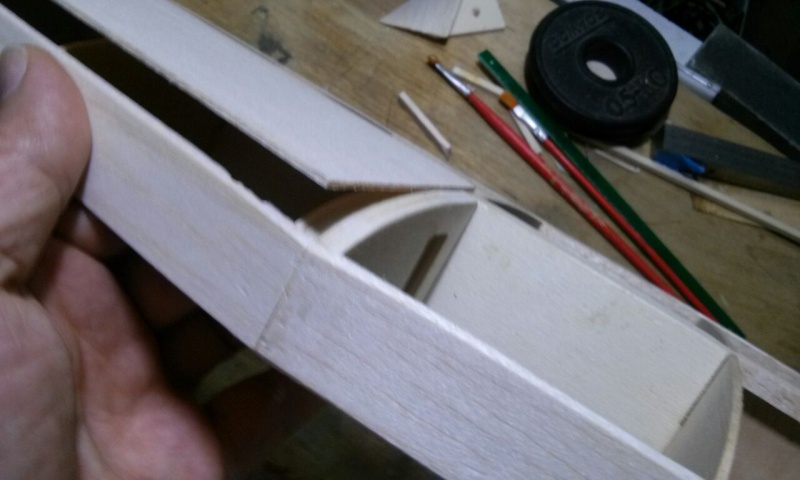

bordo di entrata balsa da 12mm





betulla da 3mm

___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 52
Località : Grottammare

http://emidioabc.jimdo.com/

Torna in alto Andare in basso

Re: nuovo progetto collettivo.. DR109 elettrico

Messaggio  Emidio microballoons il Dom Lug 12, 2015 4:51 am






















___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 52
Località : Grottammare

http://emidioabc.jimdo.com/

Torna in alto Andare in basso

Re: nuovo progetto collettivo.. DR109 elettrico

Messaggio  Emidio microballoons il Gio Lug 16, 2015 3:06 am














___________________
...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità..
...non prendiamo la vita troppo sul serio: comunque vada, non ne usciremo vivi.
www.emidioabc.jimdo.com
www.abcelettromeccanica.it
avatar
Emidio microballoons
Admin

Numero di messaggi : 5186
Data d'iscrizione : 06.07.09
Età : 52
Località : Grottammare

http://emidioabc.jimdo.com/

Torna in alto Andare in basso
