costruzione nuova TGA

Sto realizzando una taglia polistirolo per non essere sempre di peso ai volontari (che ringrazio)
Qui cercherò di postare foto e altro materiale man mano che vado avanti
Prima di tutto ringrazio:
Tonino (e come non potrei!) per tutto il materiale che mi ha fornito
Fransca per la pazienza nel seguirmi e mettere a punto la cosa
Remo mio cugino per aver progettato la macchina su indicazioni di Toni

Quando avrò finito posterò la lista con
i disegni in cad per realizzare alcuni pezzi
il calcolo delle spese indicando dove le ho comprate
le officine dove ho fatto realizzare alcuni lavori.

Il progetto iniziale

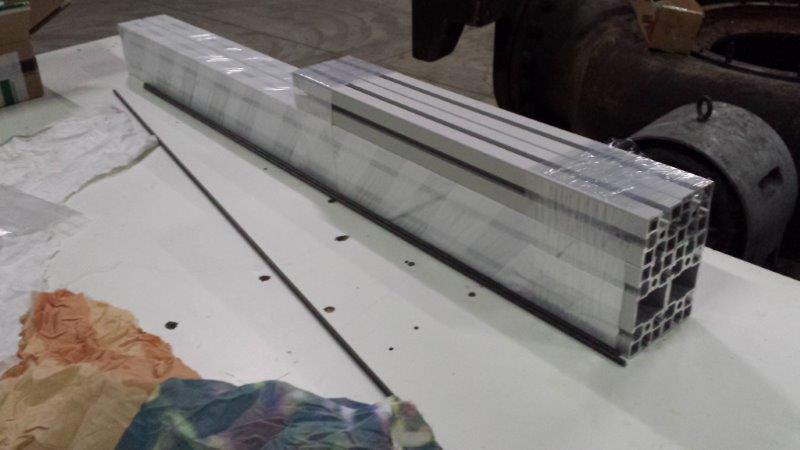

i componenti

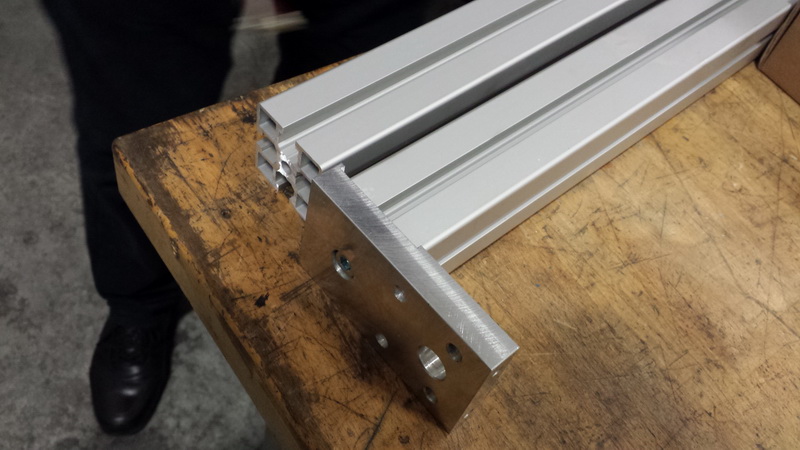

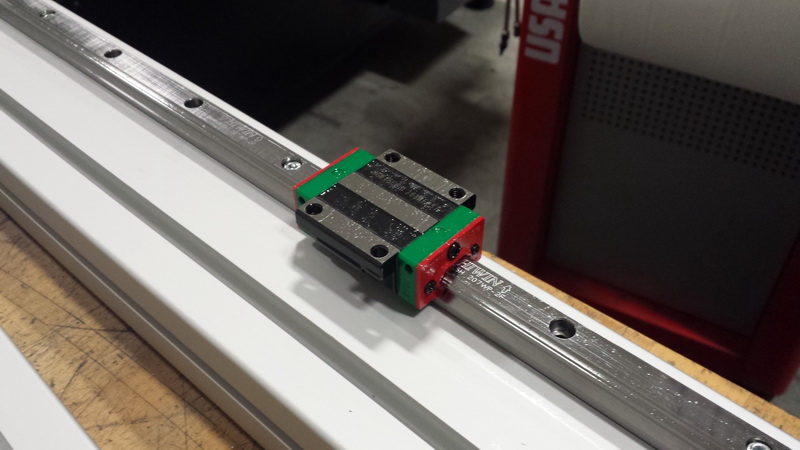

parte del montaggio

Tonino ha scritto:Che lusso!!
L'elettronica a che punto passa?

Infatti mio cugino continuava a ripetere.. "forse sarà troppo per quello che deve fare ma piu semplice di cosi non saprei come farla"
(appena pronta la macchina gli faccio un combatt.. sono sicuro che se lo faccio entrare nel modellismo è fatta.. non ne esce più)
l'elettronica è un pò parcheggiata ma stasera inizio a metterci le mani
Il quarzo me lo procura fransca mentre non riesco a trovare il pic.. Ho dato una occhiata su RS ma non sono riuscito a trovarlo
forse hanno una sigla diversa?
(la sigla l'ho presa qui)

Emidio microballoons ha scritto:

Tonino ha scritto:Che lusso!!
L'elettronica a che punto passa?

Il quarzo me lo procura fransca mentre non riesco a trovare il pic.. Ho dato una occhiata su RS ma non sono riuscito a trovarlo
forse hanno una sigla diversa?

qua è disponibile ma costa più la spedizione....

http://it.farnell.com/microchip/pic16f874-20i-p/ic-8bit-flash-mcu-16f874-dip40/dp/9761179

Oggi ho montato i giunti motore / barra filettata

oggi ho ritirato i due tendi filo.. speriamo siano efficaci

nel frattempo ho ordinato qui i 4 motori NEMA17 da 12 volt
http://www.ebay.it/itm/CNC-Nema17-for-0-4A-75-oz-in-48mm-length-6-Lead-2-phase-Longs-Stepper-Motor-/280783991131?pt=LH_DefaultDomain_0&hash=item416007b15b

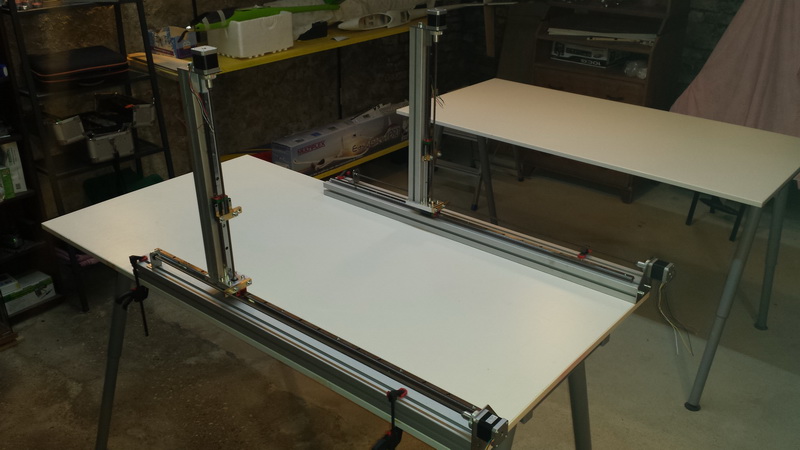

Ho provato a vedere come si presenta sul tavolo..

e ho preparato le staffette dove ancorare i cavi e lo spinotto di collegamento alla scheda

la ferrari del polistirolo ....
